パンチングボード用フックの製作

Autodesk(オートデスク)

はじめに

ダイソーのパンチングボード用の「シワなしPiT」フックをFusion360を使用して新規でモデリングしました。
材料はReprapper様のフィラメント(PLA)を使用しました。

元データ

オリジナルです。後でThingiverseに登録しようと思います。

パーツ一覧

3Dプリントで製作するパーツ

  • DAISO_Hook_PiTS_N.stl 1個
  • DAISO_Hook_PiTS_S.stl 1個

購入品

  • なし

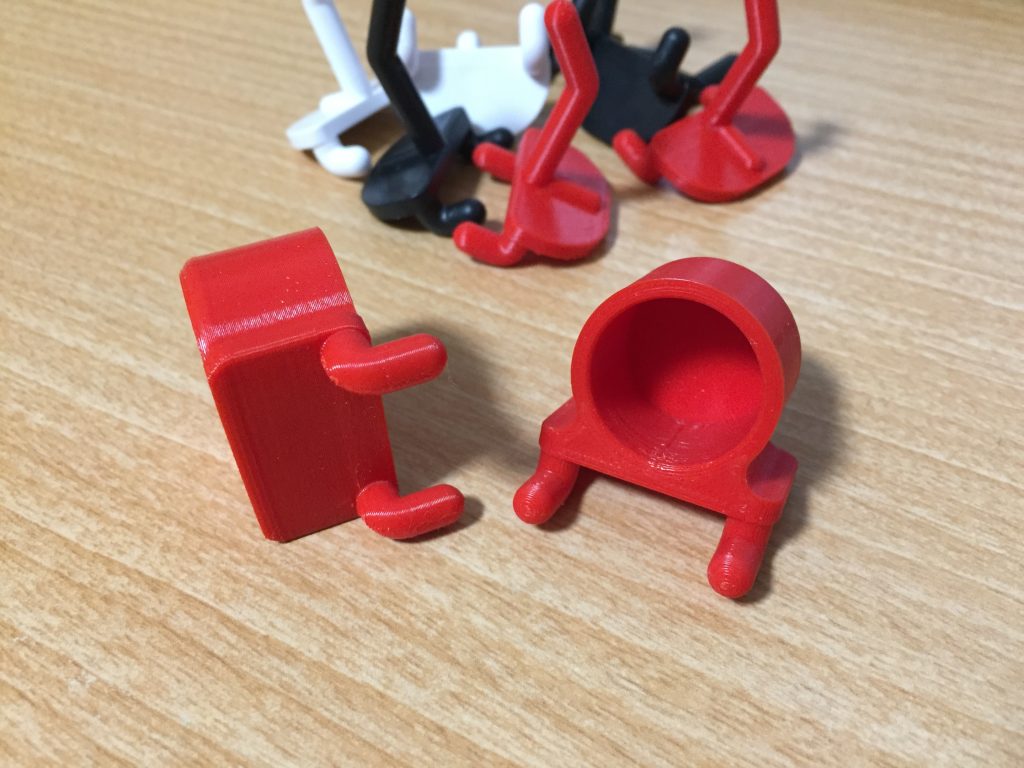

3Dプリントパーツ

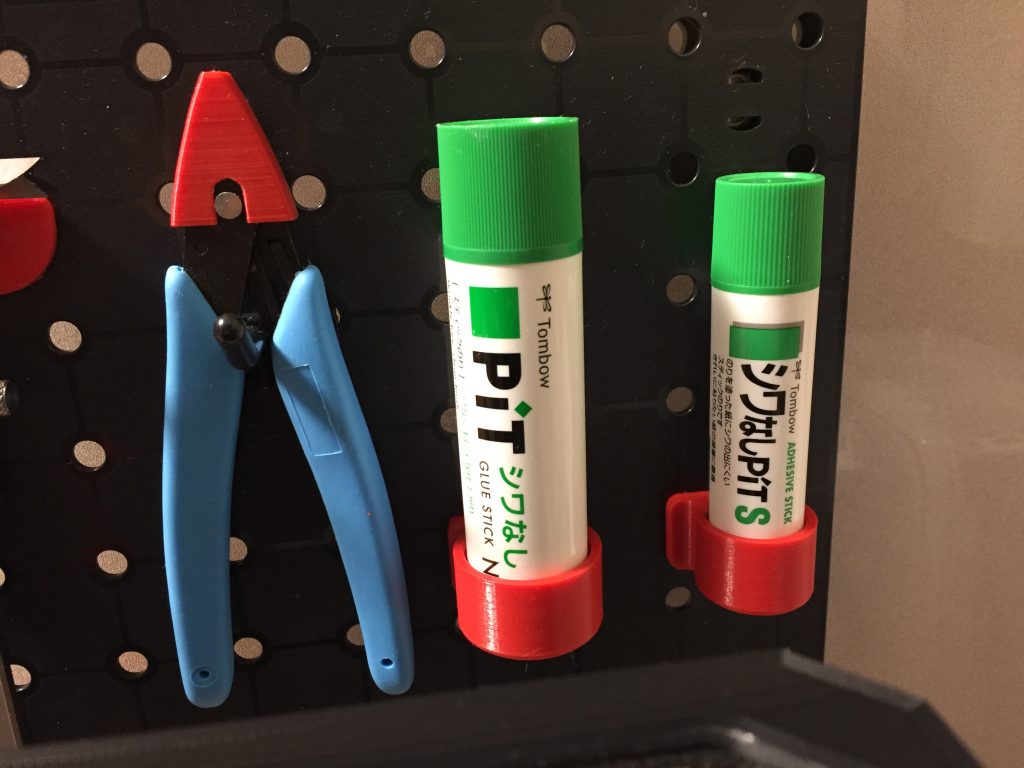

ダイソーのパンチングボードにシワなしPiTフックが設置できました。
このフックの形状を元にして工具類を収納できるカスタムフックを作ります。

印刷環境

プリンター

KINGROON KP3S ※現在販売中の機種はエクストルーダーが新型になってます

3Dプリンタープレミアムタイタン押出機アルミニウムダブルリニアガイドレール印刷スペース180x180x180mm
3Dプリンタープレミアムタイタン押出機アルミニウムダブルリニアガイドレール印刷スペース180x180x180mm

仕様変更

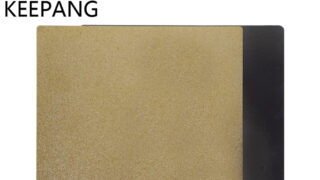

  • PEI(KEEPANG)
  • 3D touch(KINGROON純正)
  • kaikaノズル 0.4mm
3D Printer PEI Sheet PEI Spring Steel Sheet Textured Single Side Powder Coated Plate for Ender 3 CR10 KP3S Mega - AliExpress 7
Smarter Shopping, Better Living! Aliexpress.com

材料(フィラメント)

RepRapper PLA 特徴

測定治具は傷が付きやすいので表面が固いPLAを選択しました。
高温になる場所で使用する場合にはABSで作った方が良いかもしれません。

RepRapper PLA フィラメント 3Dプリンターフィラメント 1.75mm径、寸法精度+/-0.03mm、3Dプリンター用 正味量1KG (2.2LBS) スプール造形材料PLA樹脂材料、赤/レッド
RepRapper PLA フィラメント 3Dプリンターフィラメント 1.75mm径、寸法精度+/-0.03mm、3Dプリンター用 正味量1KG (2.2LBS) スプール造形材料PLA樹脂材料、赤/レッド

スライサー

Cura:4.11.0

UltiMaker Cura
UltiMaker Curaは無料で使いやすい3Dプリントソフトウェアで、何百万人ものユーザーに信頼されています。最高のスライシングとプリント結果を得るために、400以上の設定で3Dモデルを微調整してください。

詳細設定

  • 積層ピッチ:0.2mm
  • インフィル:20%
  • 印刷温度(ノズル/ベッド):210℃/60℃
  • 速度:デフォルト(※ベンチで良い結果が出てる速度)
  • クーリング:可変
  • スカート:あり
  • ブリム:なし

その他

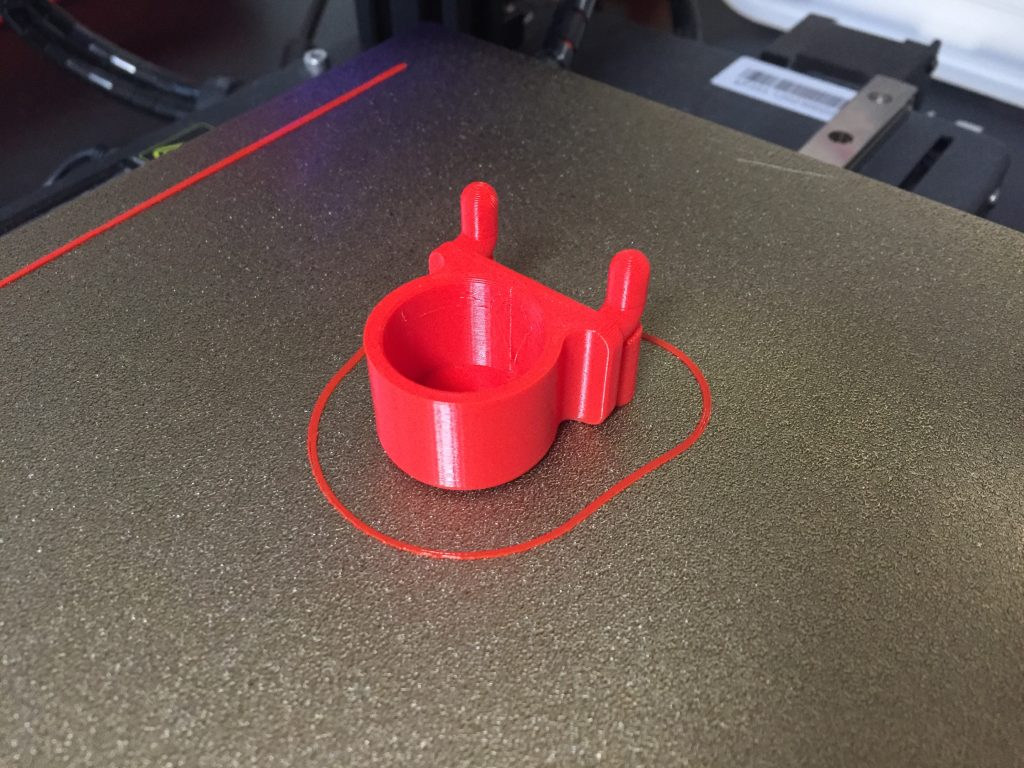

パンチングボード側にサポートを付け表面が綺麗になるようにスライスしました。
