はじめに

Voron0.1キット、3Dプリントパーツの他に必要だった工具と部品をまとめました。ドライバーや六角レンチなどの一般的な工具は省略してます。全て入門用の工具を使用しましたが問題なく完成しました。

※リンク先の商品が変更になってる場合がありますので購入前に御確認ください

Voron 0.1 3Dプリンターのキットには3Dパーツが付属しないので自分で作る必要があります。樹脂製の3Dパーツやアルミ製の3Dパーツを別途購入する事もできます

Voronの超高速、超高温環境での印刷に対応するためにはPC-CFやPA-CFといった難しいフィラメントが推奨されるみたいですが、僕の環境だと印刷できないのでABSで作りました。

印刷データ(STL)のダウンロードと印刷はこちらをご覧ください。

Voron0.1 本体

Voron v0.1 corexy 3Dプリンター キット

今回使用したVoron0.1のキットはこちらになります。欠品はありませんでした。

FORMBOT 3D Printer Srtore
Voron v0.1 corexy3Dプリンターキット (閉じたパネル付き)

AliExpress.com Product – Voron V0.1 Corexy 3D Printer Kit with Enclosed Panels

僕は全てのパーツを印刷するのに約10日掛かりました。隙間時間を効率良く使ったので普通に印刷するともう少し時間が掛かると思います。

プリンター本体は注文してから5日で届きました。素晴らしい(笑)

3Dプリントパーツ材料(ABSフィラメント)

RepRapper ABS

フィラメントはRepRapperさんの低反りABSを使用しました。全てのパーツで反りもなく綺麗に印刷できました。RepRapperさんのABSはお手頃価格なのに印刷しやすく艶もあるので気に入ってます。

今回は黒と赤を各1個購入しました。黒の方を多く使いますが1kgは十分な量でした。僕はアクセントカラーに公式カラーだった赤を選びましたが好きな色で作るのも楽しいと思います。

RepRapper 低反りABS+ 3Dプリンターフィラメント ABS Plus 1.75mm径、寸法精度+/-0.05mmフィラメント素材 正味重量1kg 3Dプリンター用強化ABS樹脂材料 黒/ブラック
RepRapper 低反りABS+ 3Dプリンターフィラメント ABS Plus 1.75mm径、寸法精度+/-0.05mmフィラメント素材 正味重量1kg 3Dプリンター用強化ABS樹脂材料 黒/ブラック

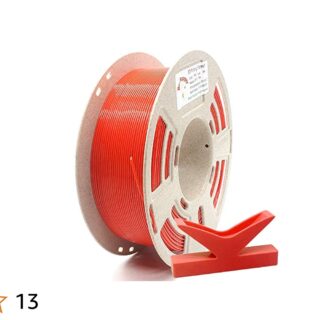

RepRapper 低反りABS+ 3Dプリンターフィラメント ABS Plus 1.75mm径、寸法精度+/-0.05mmフィラメント素材 正味重量1kg 3Dプリンター用強化ABS樹脂材料 赤/レッド
RepRapper 低反りABS+ 3Dプリンターフィラメント ABS Plus 1.75mm径、寸法精度+/-0.05mmフィラメント素材 正味重量1kg 3Dプリンター用強化ABS樹脂材料 赤/レッド

3Dプリンター

全てのABSパーツをCrealityのEnder3で印刷しました。

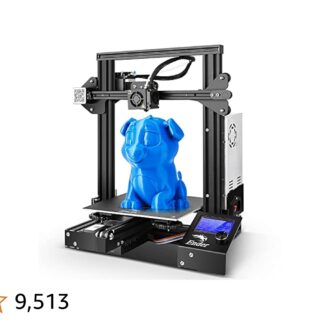

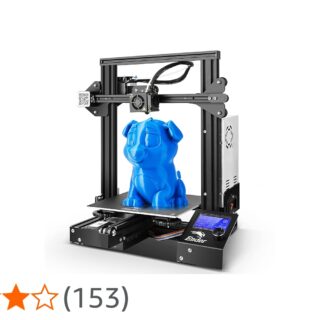

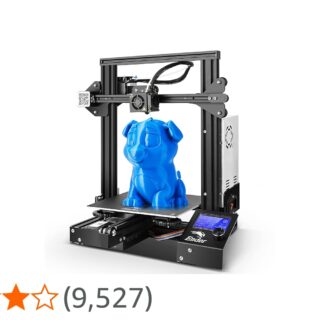

Creality Ender 3 Pro 3Dプリンター 印刷サイズ220x220x250mm マグネットシート 停電復帰 MeanWell電源 高精度 FDM 3Dプリンタ本体 家庭用 教育用
Ender-3 pro Ender-3アップデートバージョン より高品質の安全な電源を使用するーMeanwell電源 追加されたソフト マグネットステッカーーモデルは貼りやすくなります。 印刷方式:FDM「熱溶解積層法」 造形サイズ:220 * 220 * 250mm ノズル径:0.4mm 印刷精度:±0.1mm 最大...

配線部品

圧着端子 Y型

Voronのキットに付属していたのですが数が足りなかったので追加で購入しました。端子はM3のネジでしたがキットに付属していたのと同じ3.5用を購入しました。

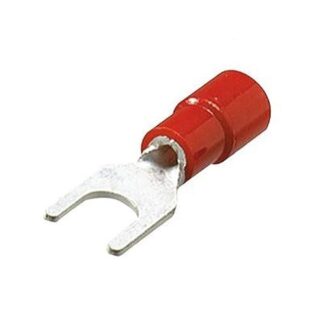

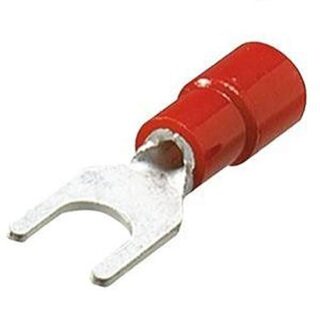

ニチフ 銅線用 環境配慮形 絶縁被覆付圧着端子 Y型 先開形 20個入 TMEX1.25Y3.5-20P
●メーカー:ニチフ ●型番:TMEX1.25Y3.5-20P ●商品名:絶縁被覆付圧着端子 ●20個入 ●標準色:赤色 ●定格電圧:600V ●絶縁体使用温度範囲(℃):-40~+125 ●寸法d2/B/L/F/H/φD(mm):3.7/5.8/20.5/5.8/10.0/4.1 ●電線抱合範囲(㎟):撚線 0.3~1...

JAPPY ワンタッチコネクタ(WAGO)

今後のメンテンナンスを考えてベッドのヒーターとヒューズの中継に使いました。

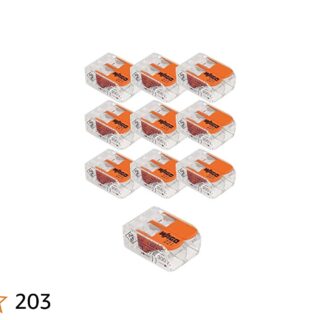

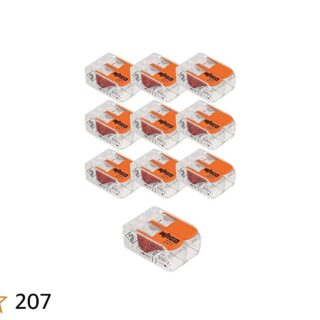

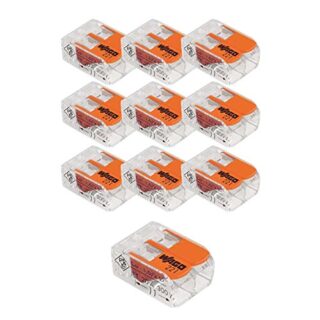

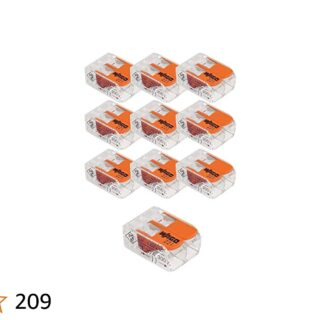

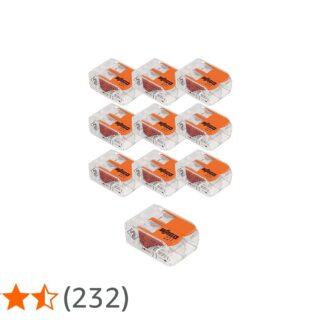

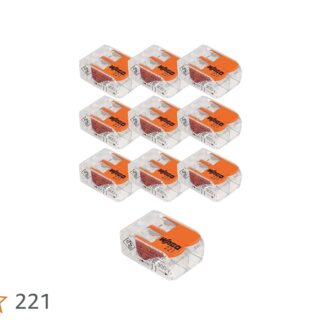

JAPPY ワンタッチコネクタ クリアタイプ 電極数2本 WFR-2BP-JP 10個
操作レバーが本体に格納され、結線後の不用意な誤操作を防止するコネクタ 【用途】 配線コネクタ 【特徴】 ・新機構ケージクランプスプリングを採用 ・圧着端子・圧着工具が不要で、レバー操作でワンタッチ結線出来る ・単線・より線・可とうより線もOK ・屋内配線工事や照明配線に最適 ・どの線種に対してもEN/ECまたは、UL等...

18AWGシリコーンワイヤー(より線)(Amazon)

Voronのキットには電源周りの配線が入っていなかったので購入しました。僕は配線に慣れていないので6色あった方が判りやすいという事でこちらを購入しました。

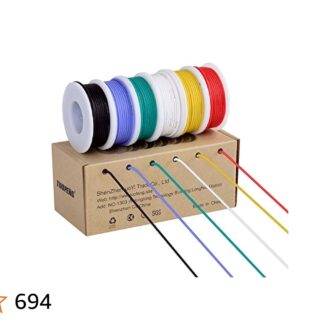

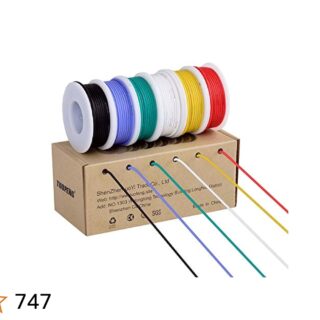

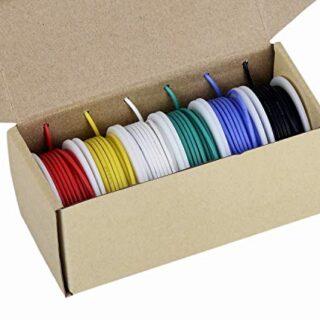

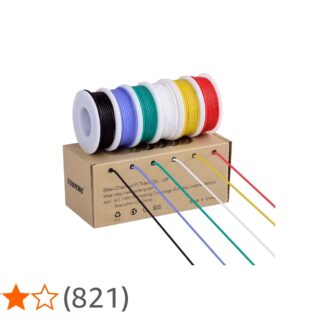

18ゲージシリコンワイヤー、フックアップワイヤーキット18ゲージフレキシブルシリコンワイヤー(6種類の異なる色の4mスプール)600Vストランド線高温抵抗
- 超柔軟性、低抵抗、ストランドワイヤー、高性能純粋なシリコンワイヤー - 高品質の錫メッキされた銅の内側コアは、長期間銅線を維持することができます酸化しない腐食からそれらを保護し、シリコーンゴム、色:白、赤、黒、青、緑、黄、絶縁範囲:すべての種類の電気および電子機器に適用可能です。電子、産業用電子機器、モデル航空機、...

ケーブル被覆用 ポリエステル編組スリーブ

ツールヘッド周りの配線の整理に使いました。キットにも含まれてましたが5cmくらい短かったので追加で購入しまいした。

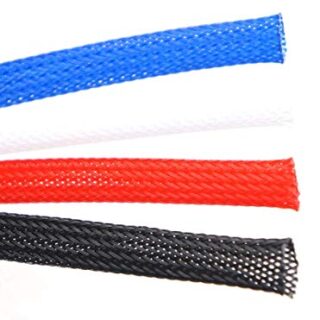

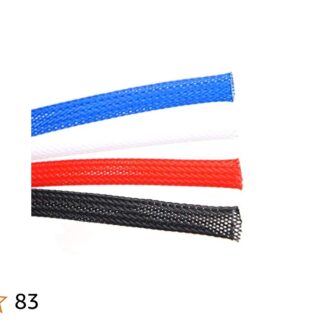

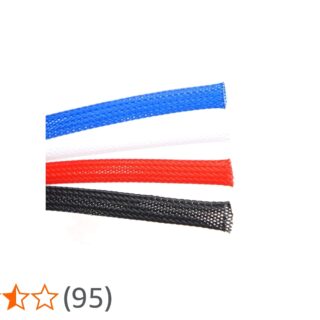

ONKODO ケーブル被覆用 ポリエステル編組スリーブ 5m巻き (10φ (7φ~19φ対応), 黒)
マイクケーブルや電源ケーブルの保護に最適な ONKODOのメッシュチューブになります。 中国製ではありますが非常にしっかりしており デザインもオーソドックスなものを取り揃えました。 サイズも3φ.6φ.8φ.10φ.12φ.16φ 全6種類で ほとんどのケーブルに対応できます。 カラーバリエーションも豊富で同種ケーブル...

加速センサーモジュール&配線

Klipperの重要な機能の一つである加速度センサーを使ったリンギング(ゴースティング)消しに必要なパーツも購入しました。これで公式の資料にある設定は全部クリアできました。

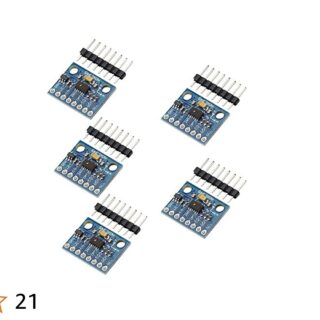

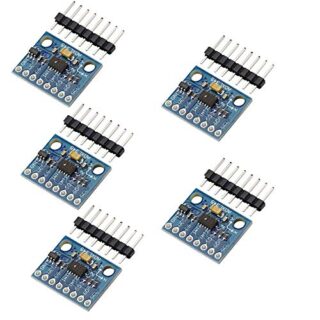

VKLSVAN 5個セット GY-291 ADXL345 3軸重力 加速度センサモジュール Arduino用
説明: 1. Adxl345重力傾斜モジュールのデジタル3軸加速度モジュールArコードiic / spi。 2.名前:adxl345モジュール(3軸重力加速度)。 3.チップを使用します:adxl345。 4.電源:3-5v。 5.通信手段:iic / spi通信プロトコル。 6.測定範囲:±2g±16g。 7.関連デ...

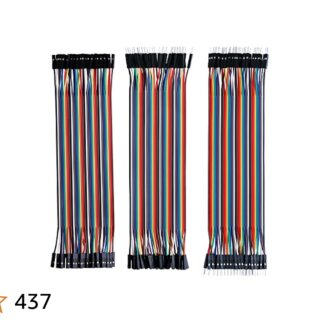

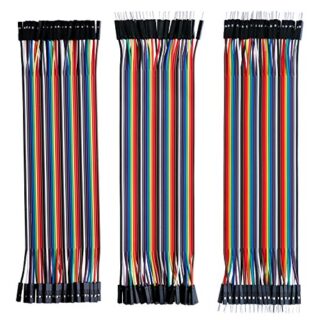

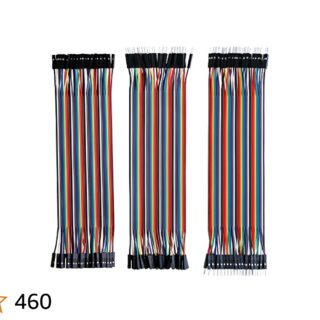

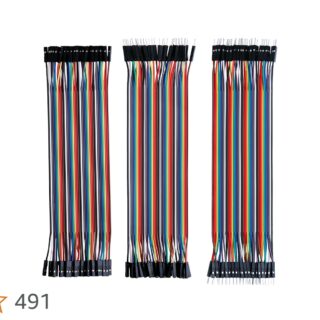

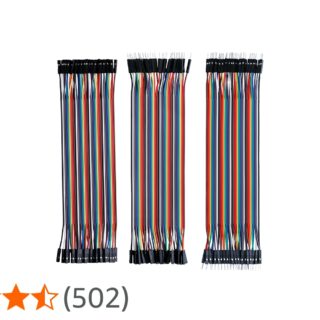

ELEGOO 120pcs多色デュポンワイヤー、arduino用ワイヤ—ゲ—ジ28AWG オス-メス オス-オス メス –メス ブレッドボードジャンパーワイヤー
Elegooは自分の製造工場があり、自分から商品を生産や販売しますので、商品の品質を控えることができます ご意見とアドバイスを頂ければ幸いです。 コンポーネント一覧: 1pcs 40-pinオス - メスジャンパワイヤ 1pcs 40-pinオス - オスジャンパーワイヤ 1pcs 40-pin メス - メスジャン...

工具類

精密圧着ペンチ

XH型端子を圧着するのに必要になります。Twitterでオススメされたのを購入しました。

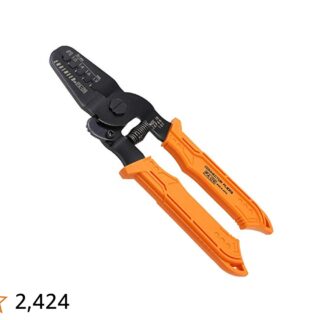

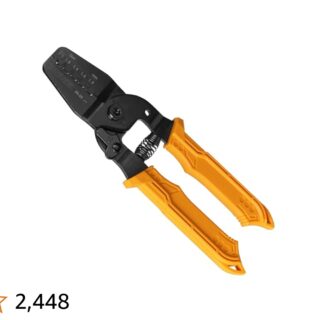

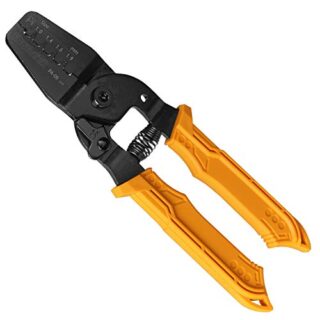

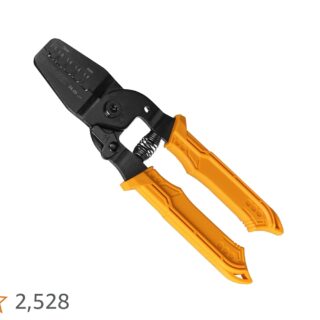

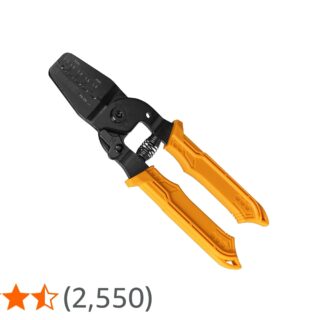

エンジニア 精密圧着ペンチ オープンバレル端子用 PA-09
ついに登場、ハーフピッチコンタクトの圧着が可能な精密圧着ペンチ。 4つのダイスサイズを使い分けることにより、1.25mm~2.5mmピッチまでの極小端子の圧着に対応します。 1.25mm、1.5mmピッチなどの極小コンタクトピンの高精度な圧着が可能です。 AWG#32~#20のワイヤに対応します。 ダイス部は肉薄仕様で...

電工ペンチ

電源周りの配線をするのに必要になります。安くて人気のある商品を購入しました。

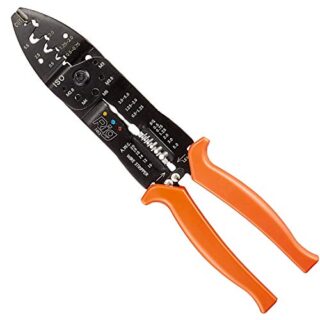

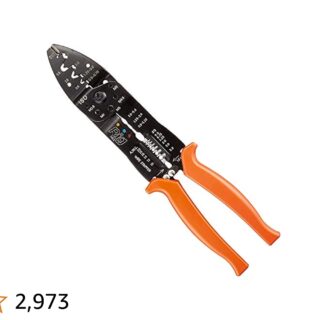

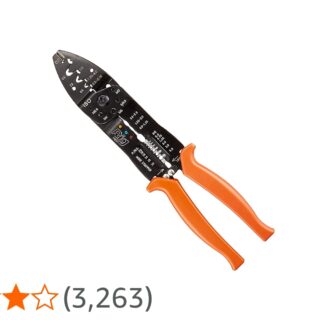

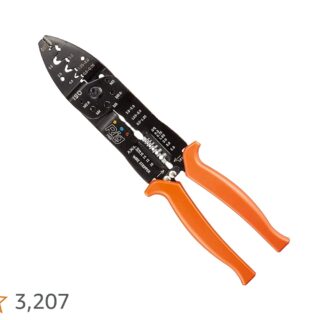

【Amazon.co.jp 限定】エーモン(amon) 電工ペンチ 全長約255mm 4960
■クルマの電装品取り付け、配線作業の必需品 ■裸端子・差込端子・圧着端子の圧着作業に ■コード、ボルトの切断、コードの被覆取りに ■ケーブルカッターとコードストリッパー部はダイヤモンド研磨仕上げで切れ味が良い

その他

AZ (エーゼット) 極圧グリース (グリス40g)

Z軸に使用するグリスです。Twitterでオススメされたので購入しました。

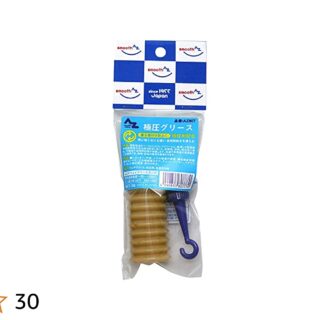

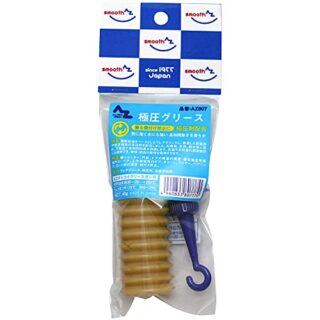

AZ (エーゼット) 極圧グリース (グリス40g)
精製鉱油をベースとした高品質のグリースに、厳選した防錆剤や極圧剤等の添加剤を配合しました。 耐摩耗、耐熱、耐水性に優れ、万能型で長期間効果が持続します。高温や高荷重の潤滑箇所にも使用でき、機械・部品の寿命を倍増させます。

CRC KURE 5-56DX 420ml

リニアガイド(リニアレール)に使用します。

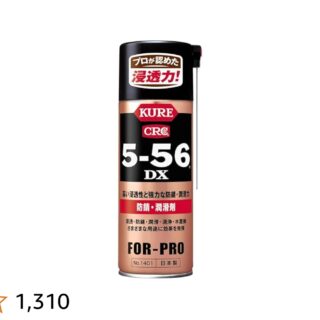

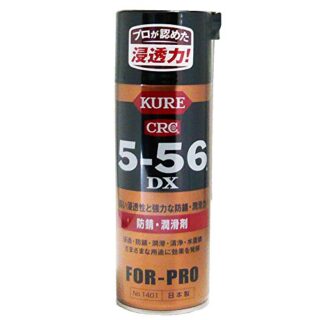

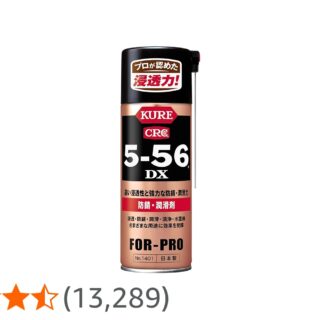

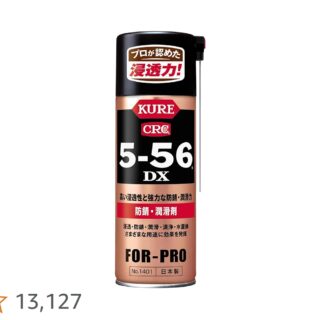

KURE 5-56DX 420ml
ベアリング、ケーブル、ワイヤ、チェーン、スプロケット、ローラー、ギヤ、タップ、ダイス、ヒンジ、ボルト・ナットなどの金属部品類、工具・切削器具・計器類などの金属部分の防錆・潤滑・清浄・防湿 機械類。 金型などの日常保守。 新成分SPA(Synthetic Penetrating Agent)配合で素早く細部まで浸透し、特...

結束バンド

ダイソーで7cmと10cmを購入しました。Voronの設計上もっと細いのが必要だったのですがSTLを少し修正して7cmが使用できるようにしました。
