メートルネジ測定装置(改造)

Autodesk(オートデスク)

はじめに

M6~M12までのネジを使う事が多いのでFusion360を使用して新規でモデリングしました。
材料はReprapper様のフィラメント(PLA)を使用しました。

元データ

Metric screw measuring device – M2/2.5/3/4/5 4-50mm – repost

Metric screw measuring device - M2/2.5/3/4/5 4-50mm - repost by cmh
TL;DR: There are currently four versions of this thing available for download: Metric screw measuring device.stl Original remix of Sneak's awesome original. Met...

パーツ一覧

3Dプリントで製作するパーツ

  • Metric_screw_measuring_device_Mod.stl 1個

購入品

  • なし

3Dプリントパーツ

元データと並べるとこんな感じです。出来るだけコンパクトにしました。

文字部をマッキー(マジック)で塗りました。
失敗した時は手を消毒するアルコールを綿棒に付けて擦ると綺麗になります。

印刷環境

プリンター

KINGROON KP3S ※現在販売中の機種はエクストルーダーが新型になってます

3Dプリンタープレミアムタイタン押出機アルミニウムダブルリニアガイドレール印刷スペース180x180x180mm
3Dプリンタープレミアムタイタン押出機アルミニウムダブルリニアガイドレール印刷スペース180x180x180mm

仕様変更

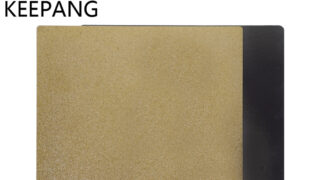

  • PEI(KEEPANG)
  • 3D touch(KINGROON純正)
  • kaikaノズル 0.4mm
1633.0¥ 20% OFF|3DプリンターKp3s eiスプリング鋼シート洗練されたパウダーコーティングされたテクスチャステッカー磁気ベース180mm|3D Printer Parts & Accessories| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

材料(フィラメント)

RepRapper PLA 特徴

測定治具は傷が付きやすいので表面が固いPLAを選択しました。
高温になる場所で使用する場合にはABSで作った方が良いかもしれません。

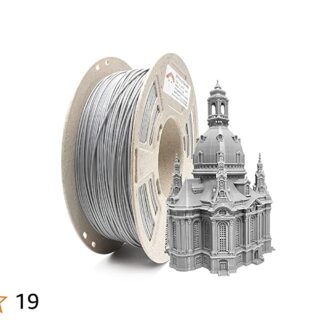

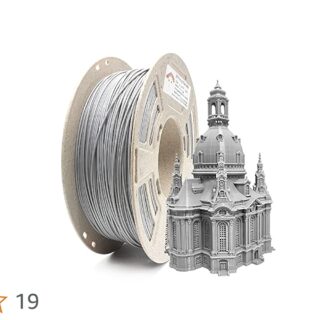

RepRapper 1kg グレー PLA 3Dプリンターフィラメント 1.75mm
RepRapper 1kg グレー PLA 3Dプリンターフィラメント 1.75mm

スライサー

Cura:4.11.0

Ultimaker Cura:強力で使いやすい3Dプリントソフトウェア | Ultimaker
Ultimaker Curaは、無料でありながら、使いやすい3Dプリントおよびスライサーソフトウェアであり、何百万人ものユーザーから信頼されています。最高のスライシングとプリント結果を得るために、400以上の設定で3Dモデルを微調整します。

詳細設定

  • 積層ピッチ:0.2mm
  • インフィル:20%
  • 印刷温度(ノズル/ベッド):210℃/60℃
  • 速度:デフォルト(※ベンチで良い結果が出てる速度)
  • クーリング:可変
  • スカート:あり
  • ブリム:なし

その他

表面の文字が細かいので印刷速度はあまり速くしない方が良いです。
