はじめに

このスライド式リッド トレイはMakerBot Thingivere様のサイトからデータをダウンロードして製作しました。

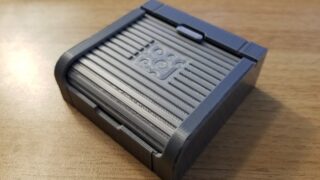

Cubitos Sliding Lid Tray

Cubitos Sliding Lid Tray by SalmonSquire
Cubitos from AEG is a fantastic game with poor quality dice boxes. I wanted a dice tray and storage solution that I didn't have to worry about the lid for. I co...

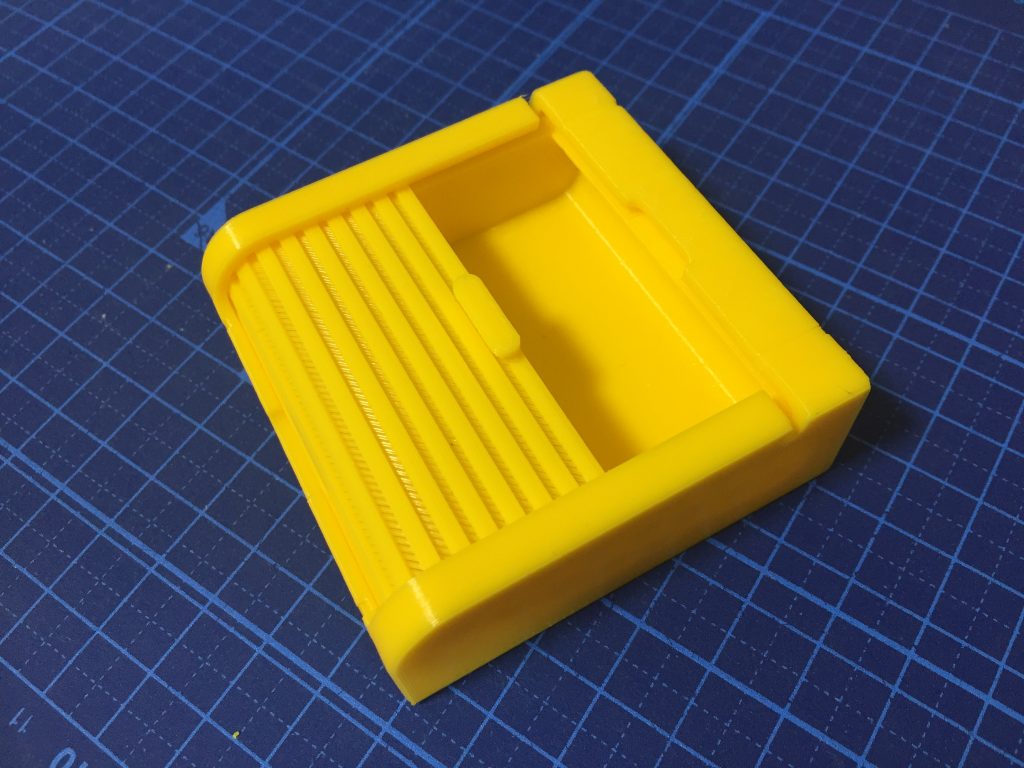

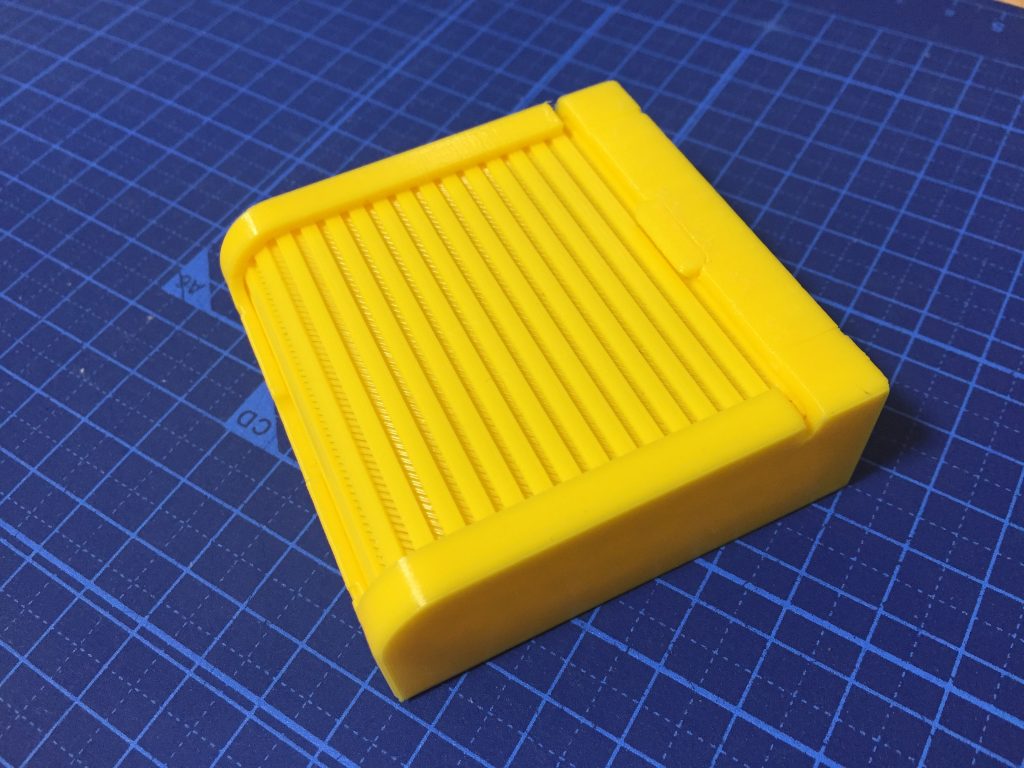

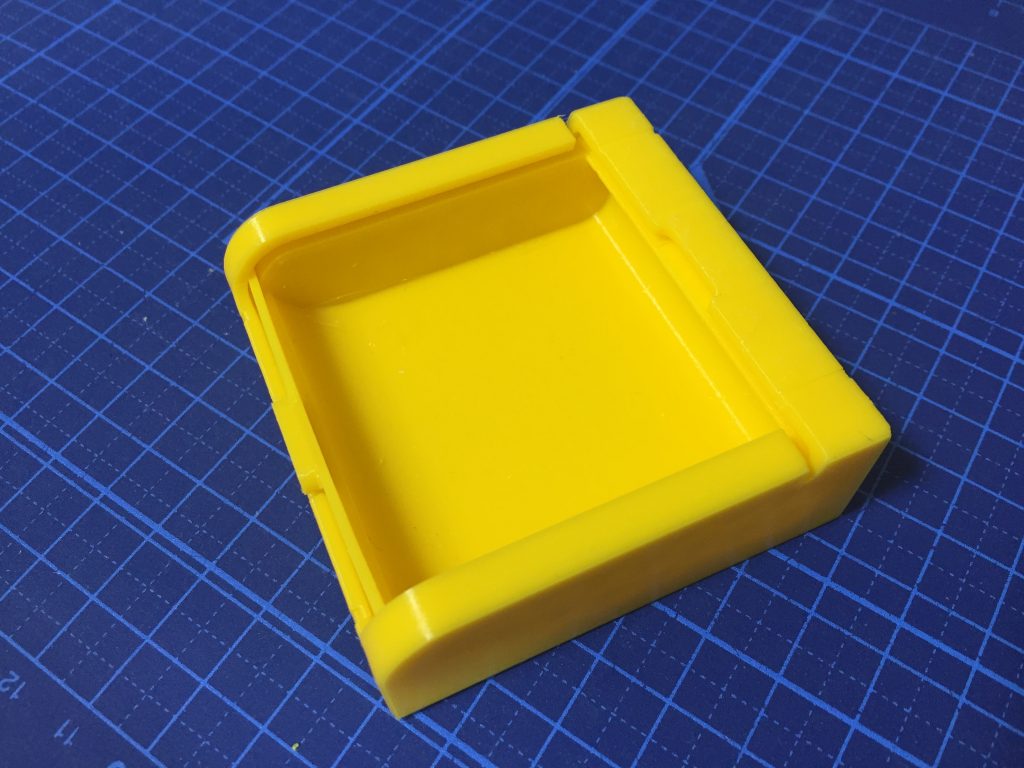

外観の黄色のパーツは光沢と艶があるReprapper様のフィラメント(PVB)を使用しました。

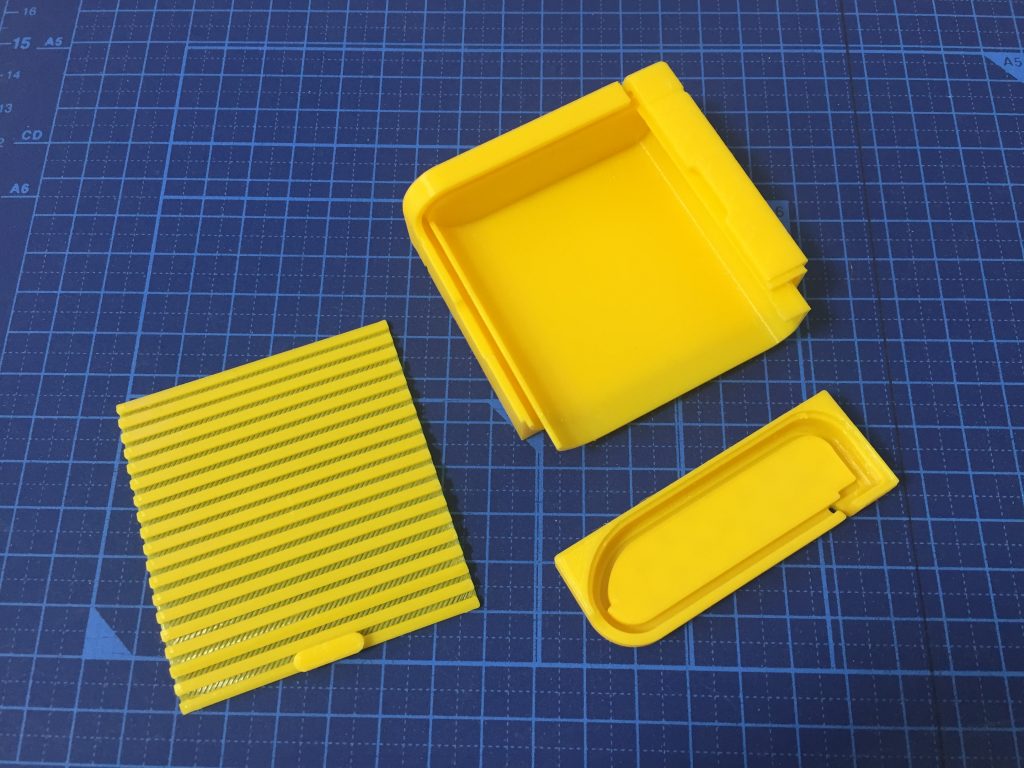

ペンケース パーツ一覧

3Dプリントで製作するパーツ

  • Cubitos_Dice_Tray_Dice_Main(PVB 黄色) 1個(上段)
  • Cubitos_Dice_Tray_Dice_Cap(PVB 黄色) 1個(下段右)
  • Cubitos_Lid_Nocut(PVB 黄色) 1個(下段左)

購入品

  • なし

組み立て方

各部をセットして組み立てるだけです。仮組してから接着します。

印刷条件

プリンター

KINGROON KP3S ※現在販売中の機種はエクストルーダーが新型になってます

3Dプリンタープレミアムタイタン押出機アルミニウムダブルリニアガイドレール印刷スペース180x180x180mm
3Dプリンタープレミアムタイタン押出機アルミニウムダブルリニアガイドレール印刷スペース180x180x180mm

仕様変更

  • ガラスベッド(KINGROON純正)
  • 3D touch(KINGROON純正)
  • kaikaノズル 0.4mm

材料(フィラメント)

RepRapper PVB 特徴

IPAアルコールで表面を滑らかにすることができます – 非常に緻密に研磨されたような表面、光沢のある滑らかな表面を得ることができます。また、IPA処理は家庭で簡単に行うことができます。

PLAのように簡単に印刷できます – PVBはPLAと同様の熱的・機械的特性を持ち、反りや目詰まりがなく、きれいに印刷できます。IPA処理の後、印刷されたパーツはより強くなります。

RepRapper もつれのない PVB フィラメント 3D プリンター用 - PLA フィラメントのように印刷 1.75mm、IPA アルコールで簡単に滑らかなポスト研磨 滑らかな仕上げ作業 イエロー 1 kg (2.2 lbs) 黄色/イエロー
RepRapper もつれのない PVB フィラメント 3D プリンター用 - PLA フィラメントのように印刷 1.75mm、IPA アルコールで簡単に滑らかなポスト研磨 滑らかな仕上げ作業 イエロー 1 kg (2.2 lbs) 黄色/イエロー

スライサー

Cura:4.9.1

UltiMaker Cura
UltiMaker Curaは無料で使いやすい3Dプリントソフトウェアで、何百万人ものユーザーに信頼されています。最高のスライシングとプリント結果を得るために、400以上の設定で3Dモデルを微調整してください。

詳細設定

  • 積層ピッチ:0.2mm
  • インフィル:20%
  • 印刷温度(ノズル/ベッド):PVB 200℃/60℃
  • 速度:デフォルト
  • クーリング:可変
  • スカート:0
  • ブリム:8mm

その他

PVBの印刷温度を190℃にすると一部積層割れがあったので200℃に設定。

参考サイト

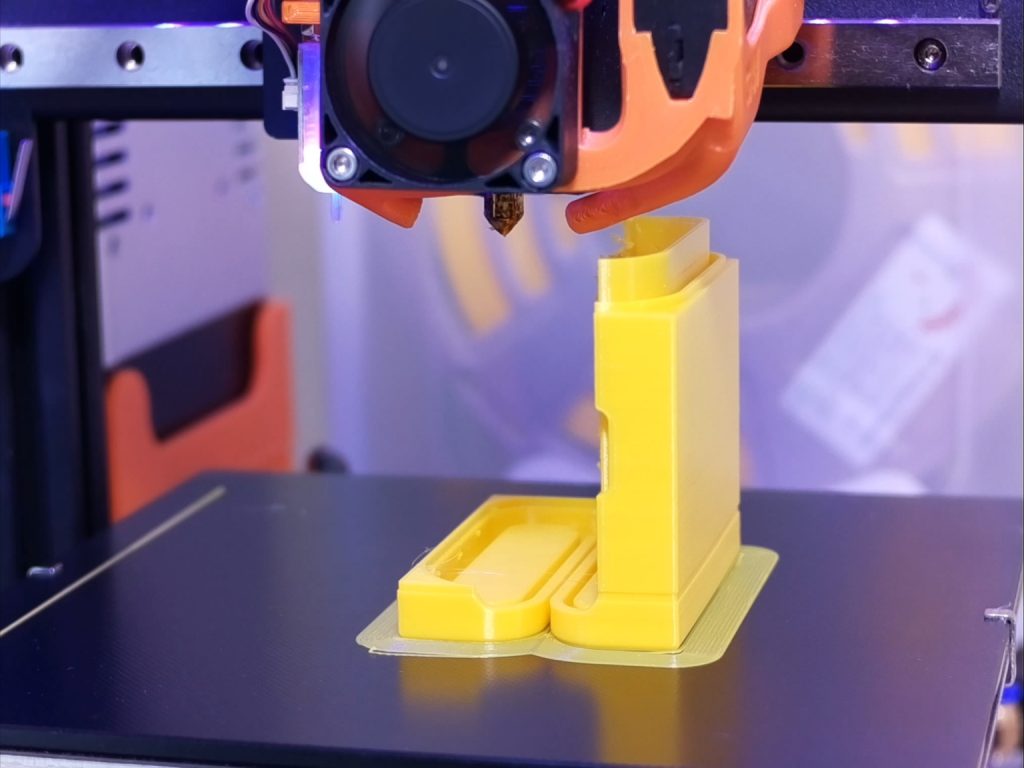

印刷環境をYoutube動画で紹介しています。印刷物の向きやサポートの位置の参考になれば幸いです
