Ender-3 フィラメントガイドの製作

3Dプリンター

はじめに

フィラメントガイドを取付けた後にZ軸が若干ずれる可能性があるので原点調整が必要となります。

このフィラメントガイドはMakerBot Thingivere様のサイトからデータをダウンロードして製作しました。Edner-3のデザインに合わせて赤と黒のフィラメントを使用しました。

Ender 3 Filament Guide by D3D_Designs
Remix of www.thingiverse.com/thing:3063886 Extended the mount arm by 10mm, added a shoulder for the 608 bearing, created a bearing retainer that captures the fi...

フィラメントガイド パーツ一覧

3Dプリントで製作するパーツ

  • フィラメントガイド ベアリング リテーナー 1個
  • フィラメントガイド マウント 1個
  • フィラメントガイド プーリー(ハーフ) 2個

購入品

  • ベアリング 608 1個
  • ボルト M3×10L 1個

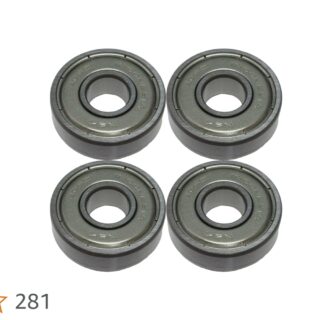

Amazon | ミニチュアベアリング 【NSK】 スチール 両シール付 608ZZ 内径8mm×外径22mm×幅7mm (4個入り) | 深溝玉軸受 | 産業・研究開発用品 通販
ミニチュアベアリング 【NSK】 スチール 両シール付 608ZZ 内径8mm×外径22mm×幅7mm (4個入り)が深溝玉軸受ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

組み立て方

プーリーにベアリングを取付けます。プーリーの穴には段が付いていてベアリングが奥まで入らないようになっています。

組み立てるとこんな感じになります。ベアリング綺麗に収まっています。

プーリーをマウントに取り付ける前にマウントの穴にM3のネジが入る事を確認します。
今回はM3のタップを持って無かったのでM3のネジを締め付けて転造しました。

プーリーとマウントを組み立て、プーリーがスムーズに回る事を確認します。

ガイドを取付けてM3のネジで固定して組み立てが完了です。

取付け方

フィラメントガイドを取付けた後にZ軸が若干ずれる可能性があるので原点調整が必要となります。

Ender-3のZ軸のローラー固定用のナットを利用して取付けます。

取付が完了したらフィラメントを通して完成です。フィラメントに無理な力が掛からないようになるのでお勧めです。

フィラメントガイドを取付けた後にZ軸が若干ずれる可能性があるので原点調整が必要となります。

製作環境について

使用した3Dプリンター:Ender-3X
使用したフィラメント:Creality 3D様の純正フィラメント

Amazon | Comgrow【Ender-3X】3Dプリンター 炭素結晶ガラス熱床 DIY キット MK-10押出機 高精度印刷 停電回復機能 組立簡単 最大印刷サイズ 220 * 220 * 250mm 日本語組立取扱説明書対応 日本語サポート【工場直販】 | 3Dプリンタ本体 | 産業・研究開発用品 通販
Comgrow【Ender-3X】3Dプリンター 炭素結晶ガラス熱床 DIY キット MK-10押出機 高精度印刷 停電回復機能 組立簡単 最大印刷サイズ 220 * 220 * 250mm 日本語組立取扱説明書対応 日本語サポート【工場直販】が3Dプリンタ本体ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届...
Amazon.co.jp: 【Creality 3D 】3Dプリンター用 (1KG)純正品 PLAフィラメントPLA 寸法精度+/- 0.02 mm、1.75mm 3Dペン用 スプール造形材料 樹脂材料 赤: 産業・研究開発用品
Amazon.co.jp: 【Creality 3D 】3Dプリンター用 (1KG)純正品 PLAフィラメントPLA 寸法精度+/- 0.02 mm、1.75mm 3Dペン用 スプール造形材料 樹脂材料 赤: 産業・研究開発用品
Amazon.co.jp: 【Creality 3D 】3Dプリンター用 (1KG)純正品 PLAフィラメントPLA 寸法精度+/- 0.02 mm、1.75mm 3Dペン用 スプール造形材料 樹脂材料 (ブラック): 産業・研究開発用品
Amazon.co.jp: 【Creality 3D 】3Dプリンター用 (1KG)純正品 PLAフィラメントPLA 寸法精度+/- 0.02 mm、1.75mm 3Dペン用 スプール造形材料 樹脂材料 (ブラック): 産業・研究開発用品
